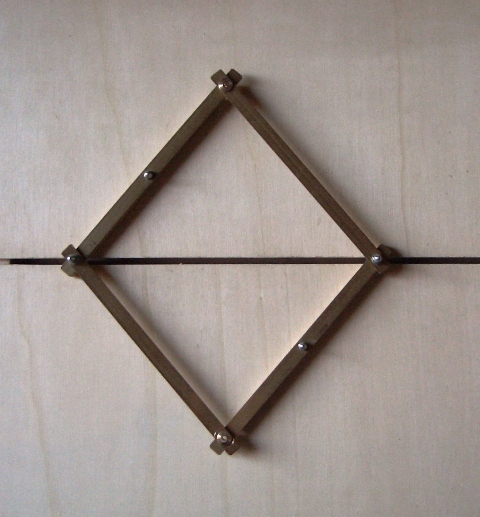

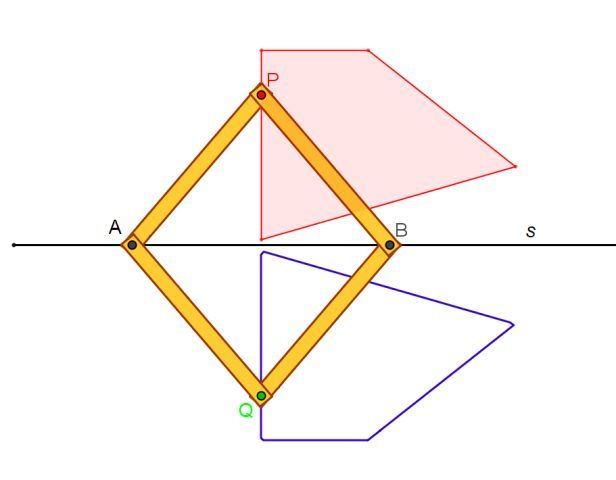

Un rombo articolato ha due vertici opposti vincolati a cursori che scorrono entro una scanalatura rettilinea s. Il biellismo ha due gradi di libertà: i vertici liberi del rombo (P e Q) descrivono perciò due regioni piane (limitate) che si trovano in semipiani opposti aventi s come origine comune. La posizione di P determina univocamente quella di Q (e viceversa). Dalla semplice geometria del sistema meccanico si ricava subito che:
- la retta PQ è perpendicolare ad s;
- i punti P e Q sono equidistanti da s.
Perciò P e Q si corrispondono nella simmetria assiale ortogonale di asse s.
Se (per es.) P è vincolato a una traiettoria assegnata, Q descrive la traiettoria simmetrica rispetto ad s
