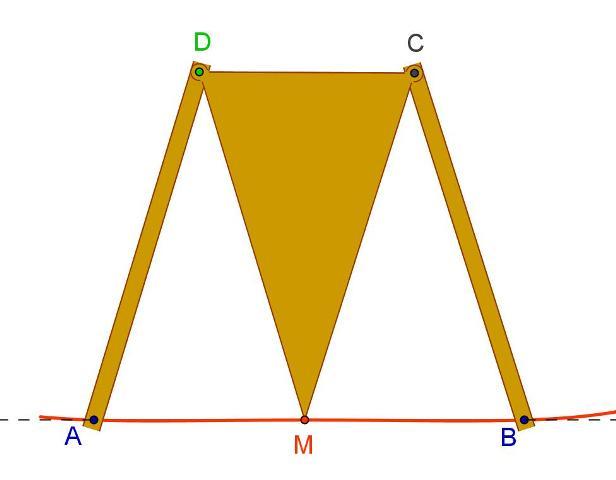

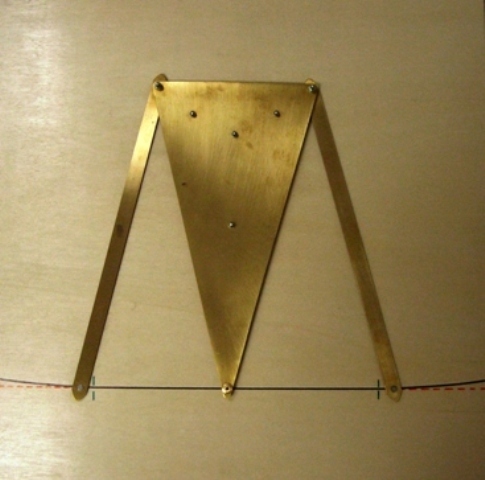

Sia ABCD un trapezio isoscele articolato (A e B sono perni fissi), nel quale
AB = 2CD. CMD è un triangolo isoscele, fissato al lato CD del trapezio mediante due cerniere e scelto in modo che M sia punto medio di AB. Si ha quindi AD = DM = MC = CB.
Quando il sistema si deforma (e allora il trapezio diventa un quadrilatero con due lati opposti uguali fra loro) il punto M descrive una curva passante per A e B: il tratto di questa curva compreso tra A e B ha un andamento quasi rettilineo (si sovrappone alla retta AB con buona approssimazione).
