Il meccanismo permette di verificare sperimentalmente (in un caso particolare) il seguente teorema:
Il prodotto di due simmetrie assiali ad assi paralleli, la prima di asse s, la seconda di asse r, è una traslazione con direzione perpendicolare agli assi di simmetria e modulo uguale al doppio della loro distanza.

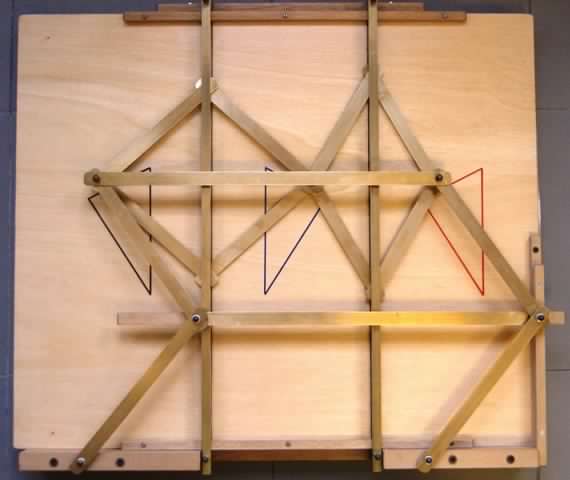

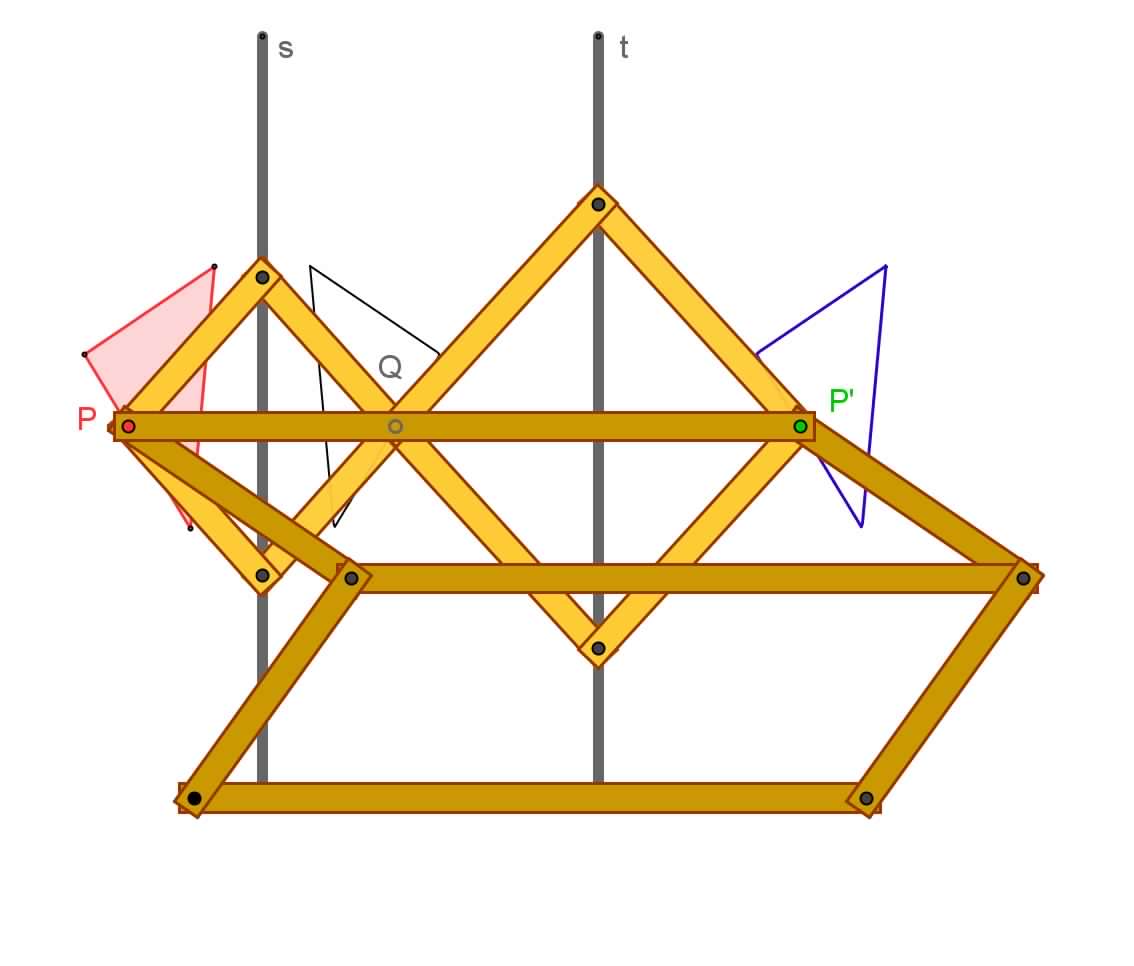

Una simmetria di asse s (realizzata mediante un rombo articolato) porta il punto P in Q. Una simmetria di asse t (realizzata con uno strumento dello stesso tipo) porta il punto Q in P’.
I meccanismi che producono le due simmetrie assiali sono accoppiati in serie (il punto d’arrivo della prima trasformazione è quello di partenza per l’altra).
Un traslatore del Kempe fissato al piano in direzione ortogonale ad s e t realizza la traslazione di modulo doppio della distanza fra s e t. Vincolato il traslatore ai punti P e P’ corrispondenti nel prodotto delle due simmetrie, si osserva che, muovendo P, tutto il sistema articolato si pone in movimento senza bloccarsi verificando in tal modo un caso particolare del teorema.
