Ellissografo di Leonardo
 |
 |

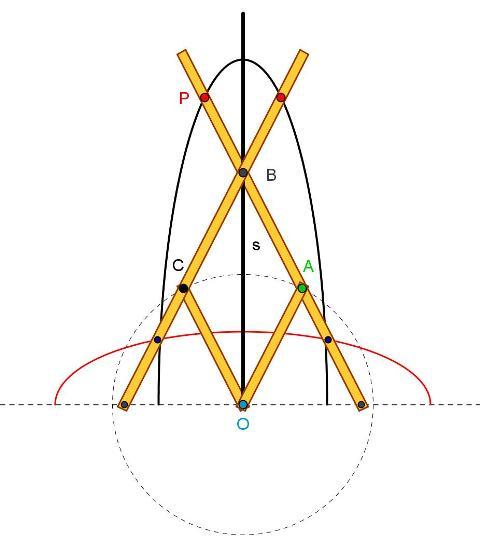

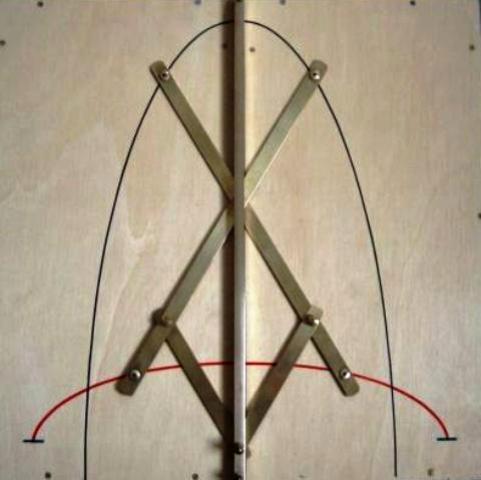

Il meccanismo è costituito da un rombo articolato OABC di lato l il cui vertice O è imperniato al piano del modello e il vertice opposto B, dotato di cursore, è vincolato a scorrere nella scanalatura s, passante per O. Quando B scorre lungo la scanalatura i vertici A e C descrivono insieme la semicirconferenza di centro O e raggio l, mentre ogni altro punto P delle aste dei lati AB e BC descrive la quarta parte di una ellisse di centro O e assi di simmetria coincidenti con la scanalatura s e con la retta r perpendicolare ad s per O. Durante il movimento i punti E ed F, distanti l rispettivamente da A e da C descrivono ciascuno un segmento della retta r con un estremo in O e lunghezza 2l.
