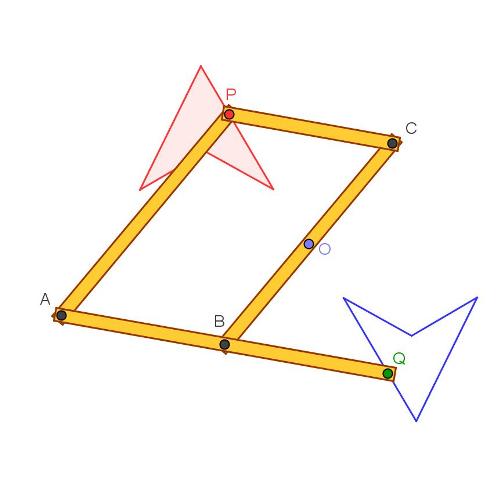

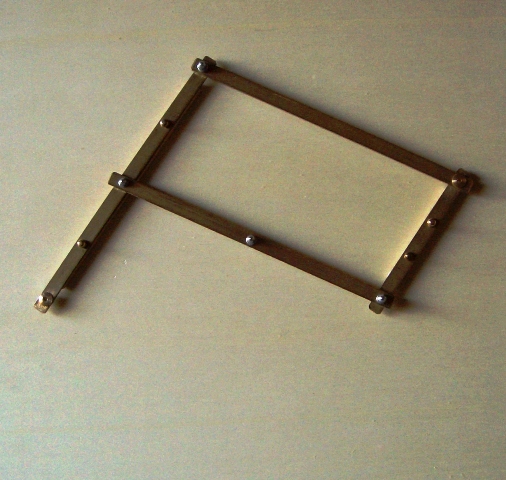

Il meccanismo è costituito da un rombo articolato ABCP con il lato BC imperniato al piano del modello nel suo punto medio O.
L'asta AB è prolungata di un tratto BQ=AB.
La macchina realizza una corrispondenza tra due regioni limitate del medesimo piano in cui P e Q sono sempre allineati con O; inoltre PO=OQ.
La trasformazione generata è la simmetria centrale con centro in O.
