Angolo mobile generico

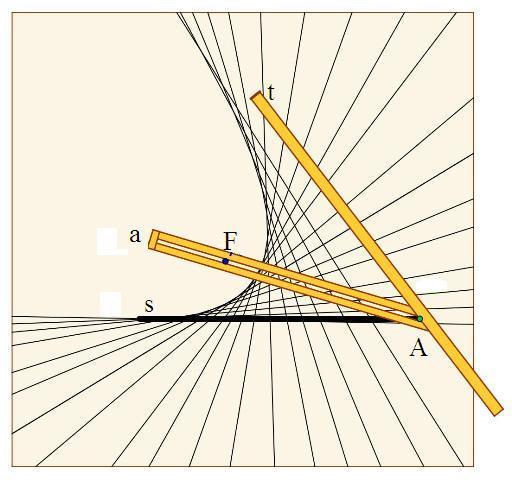

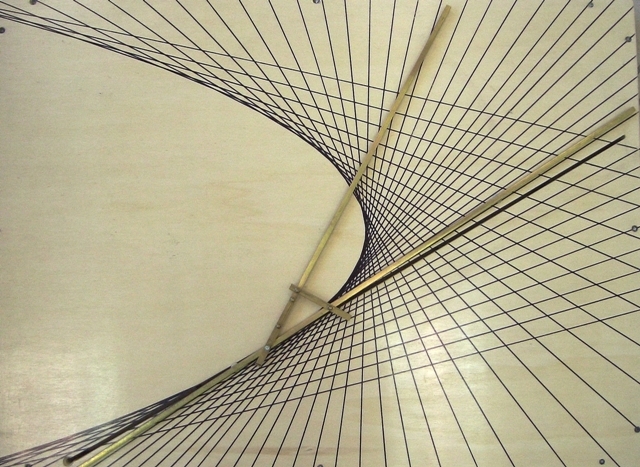

Le aste a e t sono saldate in A in modo da formare un angolo assegnato; l'asta a (dotata di una scanalatura) é vincolata a passare per il perno fisso F, il vertice A dell'angolo scorre nella scanalatura rettilinea s. Quando A si muove lungo s, il segmento tracciato sull'asta t inviluppa un arco di parabola: s è una tangente alla parabola, di cui F è il fuoco.

Esplora la macchina

 Approfondimenti (pdf)
