Guida rettilinea approssimata
Sistema a tre aste di Watt
|
|
|
|

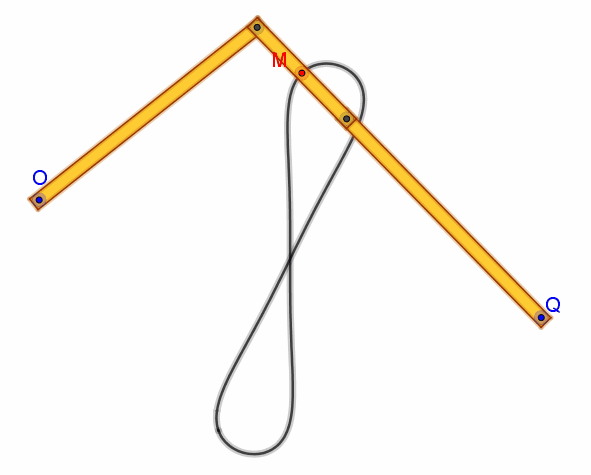

Nel sistema articolato a tre aste
rappresentato in figura OA e QB sono di uguale lunghezza a. La biella AB ha
lunghezza minore di a. M è il punto medio di AB.
Durante il movimento del sistema, A e
B percorrono due circonferenze di raggio a e centri rispettivamente in O e Q, mentre
M descrive una curva a lunga inflessione (a forma di otto) il cui tratto
verticale ha un andamento approssimativamente rettilineo.
L’approssimazione è migliore se, quando le
aste OA e QB sono parallele, la biella AB è ad esse perpendicolare (cfr. figura
2)
