Ellissografo di Leonardo
Il rombo articolato

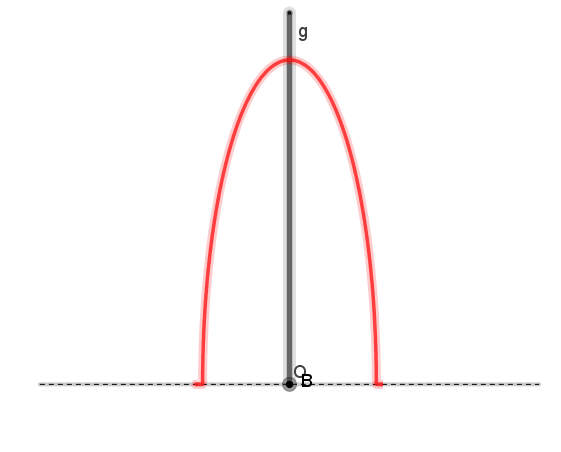

OABC ha il vertice O imperniato al piano del modello e il vertice opposto B
vincolato a scorrere lungo la guida rettilinea g passante per O. Muovendo B
lungo g, si osserva che i punti A e C descrivono, insieme, la semicirconferenza
di centro O e raggio OA mentre ogni altro punto P dell’asta a (oppure Q
dell’asta b) descrive la quarta parte di un’ellisse con centro in O e assi di
simmetria coincidenti con g e con la retta r perpendicolare a g condotta per O.
I punti E ed F rispettivamente delle aste a e b tali che AE=CF=OA descrivono
un’ellisse degenere in un segmento della retta r.
